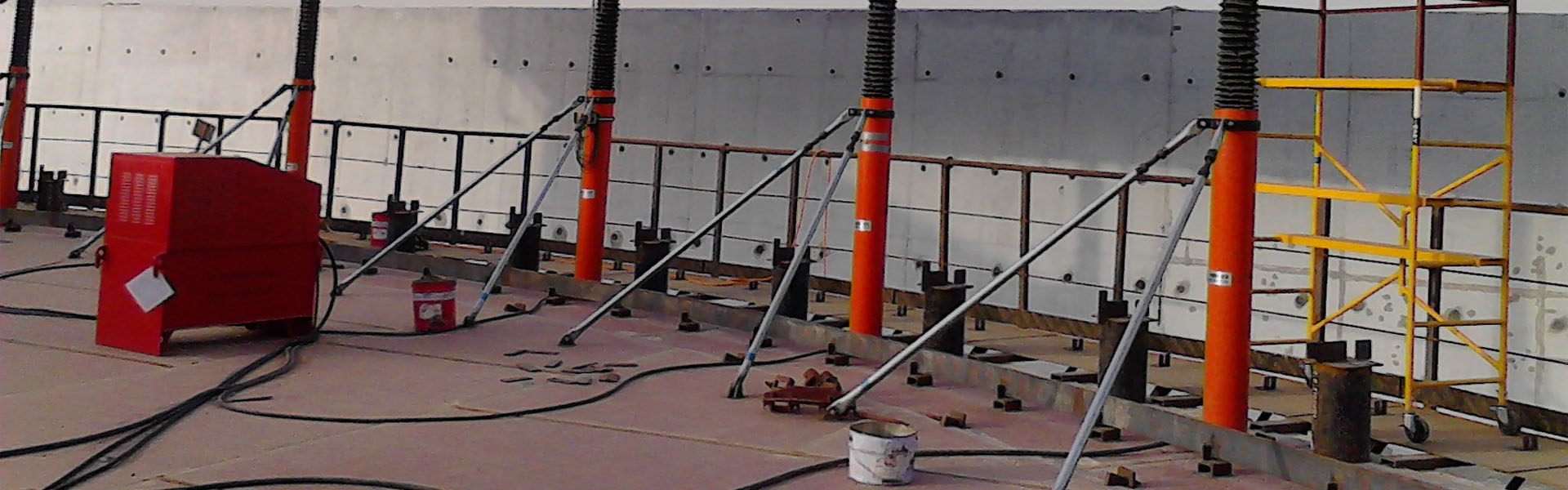

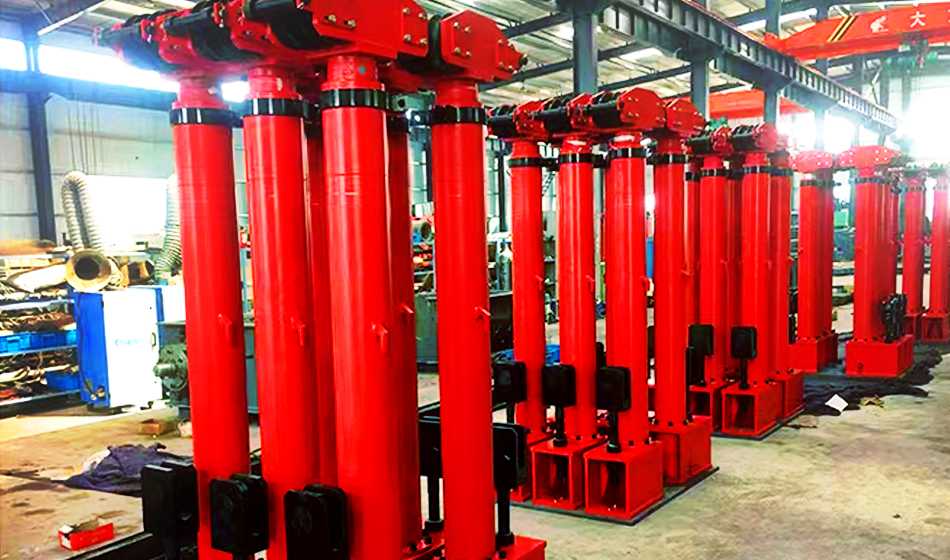

YT系列儲罐液壓頂升

使用說明書的使用範圍與目的 Scope and Purpose of Operating Instruction 本使用說明書是爲該成套設備滿足石油化工立式圓筒形鋼制儲罐倒裝（液壓提升法）施工工藝作業編寫。 This instruction manual is prepared for the complete set of equipment to meet the requirements of the inverted installation process of petrochemical vertical cylindrical steel storage tank (hydraulic lifting method). 1 設備型号:YT20-2700C 1. Equipment model: YT20-2700C 2 設備的構成 2. Composition of equipment ●電器控制系統：電源部分、控制部分（操作台）和泵站控制箱。 ● Electrical appliances control system : Power supply section, control section (operating floor) and pump station control box. 3 設備連接,3. Equipment connection 4.3 設備的運輸與存放 4.3 Transportation and storage of equipment 液壓千斤頂建議立式運輸;目的是保持液壓缸的自由精度,如果水平包裝運輸;需用托加固定,以防液壓缸變形;液壓站、電器櫃宜采用包裝箱 . 設備存放時加裝防塵、防潮及防雨設備。 Hydraulic jacks are recommended for vertical transportation; the aim is to maintain the free precision of the hydraulic cylinder if transported in horizontal packaging; need to be fixed with bracket to prevent deformation of hydraulic cylinder; packing boxes should be used for hydraulic stations and electrical cabinets. Dust-proof, moisture-proof and rain-proof equipment shall be installed when the equipment is stored.

工程案例

Engineering caseF

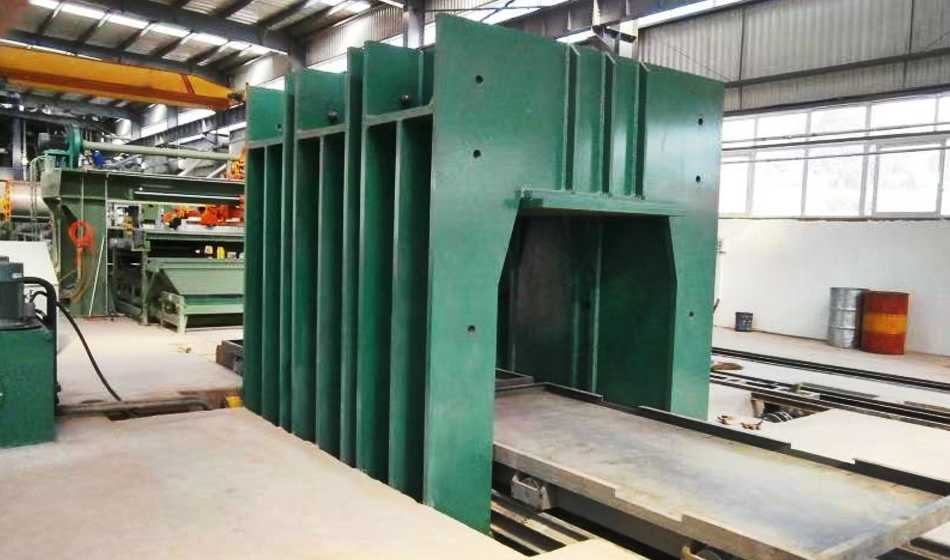

建材壓力機

本說明書将簡單的介紹設備的調試、操作、維護和故障排除等有關方面的内容。調試工作的準備:電源接通前應觀察線路和油路的連接狀況,若有異常,及時處理。1電機啓動轉向調整:a柱塞泵調整:接通電源,點動控制櫃上的柱塞泵啓動按鈕,從電機風葉方向看,電機以順時針旋轉爲準。然後按下柱塞泵啓動按鈕,空運行5分鍾,觀察有無異常。若無異常,則可進行下一步的調壓工作(此時比例溢流閥及電磁閥的接線應接好),如無異常按下柱塞泵停止。b葉片泵轉向調整點動葉片泵啓動按鈕, 從電機風葉方向看,電機以逆時針旋轉爲準。然後按下葉片泵啓動按鈕,空運行5分鍾。若無異常,則按下葉片泵停止2調壓:先将電接點壓力表(缸下腔壓力)的上限點調爲2MPa(出廠前已調定)按下柱塞泵啓動和葉片泵啓動按鈕,順時針徐徐轉動控制櫃的壓力調節旋鈕,當壓力上升至2MPa時,葉片泵自動停止;柱塞泵繼續工作,徐徐旋轉壓力調節旋鈕, 系統壓力表指針繼續顯示升壓,當控制櫃的電壓表指針指到7.5V時, 系統壓力表指針指向32MPa。調壓結束。電接點壓力表(缸下腔壓力)的上限點出廠時以調定,請勿随意調整！。四:空載試驗 1:手動試驗按下柱塞泵啓動和葉片泵啓動，将壓力調節旋鈕逆時針到O位。将料車開關置與進的位置，碰到行程開關時,料車停止，将料車開關置與O位置。轉動比例閥開關與手動位置，将工作台開關置與上升位置。此時工作台帶動料車快速上升，至320mm時徐徐順時針旋轉壓力調節旋鈕。當壓力升至2MPa時,葉片泵電機自動停止，柱塞泵繼續工作,繼續升壓至32MPa,持續5分鍾即可。下降前将壓力調節旋鈕逆時針調壓至3MPa(觀察控制櫃左上方的壓力表)。按下柱塞泵停止、按下葉片泵啓動，将比例閥開關處與O位、工作台開關處與下降位置,工作台快速下降。至下止點時關閉葉片泵。退出料車2: 自動試驗與手動不同的是将比例閥開關置于自動位置即可自動升壓,其他動作與手動相同3:試機啓動柱塞泵,将料車開關置于進的位置,順時針轉動壓力調節至送料車運動時止,當行進至終點将料車開關置于O位，進料停止。啓動葉片泵。以下動作與空載試驗相同,手動上升時應緩慢升壓,以防材料擠出注：壓力數值2MPa是油缸下降及馬達運行壓力參考值,實際壓力應以帶料運行爲準。另:本控制櫃爲标準機型。卷揚機開關在此無作用。
