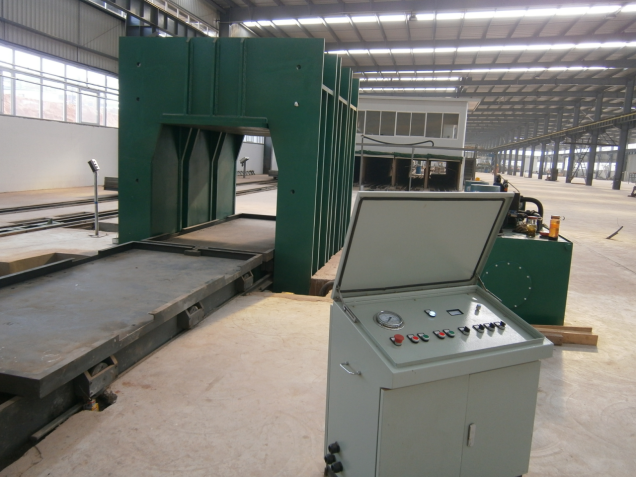

【概要描述】本說明書将簡單的介紹設備的調試、操作、維護和故障排除等有關方面的内容。調試工作的準備:電源接通前應觀察線路和油路的連接狀況,若有異常,及時處理。1電機啓動轉向調整:a柱塞泵調整:接通電源,點動控制櫃上的柱塞泵啓動按鈕,從電機風葉方向看,電機以順時針旋轉爲準。然後按下柱塞泵啓動按鈕,空運行5分鍾,觀察有無異常。若無異常,則可進行下一步的調壓工作(此時比例溢流閥及電磁閥的接線應接好),如無異常按下柱塞泵停止。b葉片泵轉向調整點動葉片泵啓動按鈕, 從電機風葉方向看,電機以逆時針旋轉爲準。然後按下葉片泵啓動按鈕,空運行5分鍾。若無異常,則按下葉片泵停止2調壓:先将電接點壓力表(缸下腔壓力)的上限點調爲2MPa(出廠前已調定)按下柱塞泵啓動和葉片泵啓動按鈕,順時針徐徐轉動控制櫃的壓力調節旋鈕,當壓力上升至2MPa時,葉片泵自動停止;柱塞泵繼續工作,徐徐旋轉壓力調節旋鈕, 系統壓力表指針繼續顯示升壓,當控制櫃的電壓表指針指到7.5V時, 系統壓力表指針指向32MPa。調壓結束。電接點壓力表(缸下腔壓力)的上限點出廠時以調定,請勿随意調整！。四:空載試驗 1:手動試驗按下柱塞泵啓動和葉片泵啓動，将壓力調節旋鈕逆時針到O位。将料車開關置與進的位置，碰到行程開關時,料車停止，将料車開關置與O位置。轉動比例閥開關與手動位置，将工作台開關置與上升位置。此時工作台帶動料車快速上升，至320mm時徐徐順時針旋轉壓力調節旋鈕。當壓力升至2MPa時,葉片泵電機自動停止，柱塞泵繼續工作,繼續升壓至32MPa,持續5分鍾即可。下降前将壓力調節旋鈕逆時針調壓至3MPa(觀察控制櫃左上方的壓力表)。按下柱塞泵停止、按下葉片泵啓動，将比例閥開關處與O位、工作台開關處與下降位置,工作台快速下降。至下止點時關閉葉片泵。退出料車2: 自動試驗與手動不同的是将比例閥開關置于自動位置即可自動升壓,其他動作與手動相同3:試機啓動柱塞泵,将料車開關置于進的位置,順時針轉動壓力調節至送料車運動時止,當行進至終點将料車開關置于O位，進料停止。啓動葉片泵。以下動作與空載試驗相同,手動上升時應緩慢升壓,以防材料擠出注：壓力數值2MPa是油缸下降及馬達運行壓力參考值,實際壓力應以帶料運行爲準。另:本控制櫃爲标準機型。卷揚機開關在此無作用。
